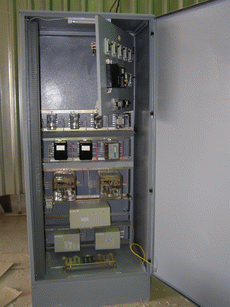

Релейные шкафы РШ

Характеристика схем РЗА релейных шкафов РШ

РШ-ХIII Б

Релейная защита (Р3) силового трансформатора: дифференциальная, газовая, МТ3 с пуском по напряжению. Цепи управления и автоматики выключателя 35 кВ силового трансформатора.

РШ-ХIII Б

Релейная защита (Р3) силового трансформатора: дифференциальная, газовая, МТ3 с пуском по напряжению. Цепи управления и автоматики выключателя 35 кВ силового трансформатора.

РШ-ХV K

Р3 на выключателе 35 кВ в перемычке без АВР 35 кВ ( выключатель нормально включен) : двухступенчатая ненаправленная защита. Управление выключателя. Однократное АПВ. Делительная автоматика цепи напряжения ТН 35 кВ. Контроль цепей напряжения. Измерение тока.

РШ-ХV М

Р3 на СВ 35 кВ или выключателе 35 кВ питающих линии с АВР и без АВР для ПС по схеме 35-9: двухступенчатая токовая защита. Управление выключателя. Однократное АПВ. Цепи напряжения ТН 35 кВ. Контроль цепей напряжения. Контроль изоляции в сети 35 кВ. Измерение тока.

Р3 на выключателе 35 кВ линий с односторонним питанием: двухступенчатая ненаправленная токовая защита.

Управление выключателя. Однократное АПВ. Измерение тока. Кроме того, в шкафу размещены аппаратура управления выключателя 35 кВ линий, не требующих Р3 и автоматики, и амперметр для измерения тока.

РШ-ХVII

Автоматическая частотная разгрузка (две ступени). Частотное АПВ.

РШ-ХIX A

Автоматическое регулирование напряжения двух силовых трансформаторов 35/10 кВ (Т1 и Т2) под нагрузкой.

Автоматическое регулирование напряжения одного силового трансформатора 35/10 кВ (Т1) под нагрузкой.

Релейные шкафы РШ XIII-РШ XIX РШ-ХIX Б РШ-ХV Н РШ-ХV Л
