Щиты постоянного тока
Шкафы
Щитов постоянного тока ЩПТ
Щиты постоянного тока применяются в электроустановках, задействованных в процессах производства и распределения электроэнергии, и предназначен для питания цепей управления, защиты, автоматики и сигнализации, включающих электромагнитов коммутационных аппаратов, аварийного освещения, а также для осуществления непрерывного контроля параметров системы питания. Питание щита осуществляет от одной АКБ с «хвостовыми» элементами, либо без них.

- -Шкафы ЩПТ изготавливаются для применения в электроустановках, задействованных в процессах производства и распределения электроэнергии, и предназначены для питания цепей управления, защиты, автоматики и сигнализации, включающих электромагнитов коммутационных аппаратов, аварийного освещения, а также для осуществления непрерывного контроля параметров системы питания. Питание шкафов осуществляется от одной АКБ с "хвостовыми" элементами, либо без них. Электрическая схема, применяемые аппаратура и вторичные устройства обеспечивают надежную работу системы постоянного тока, сокращают эксплуатационные затраты.
- -Шкафы классифицируются по назначению: два шкафа ввода отходящих линий; шкаф секционный, ввода аккумуляторных батарей, системы измерений и автоматики.
- -Шкафы ЩПТ изготавливаются как по типовым схемам, так и по индивидуальным проектам, в частности с применением измерительно-вычислительного комплекса для контроля состояния сети постоянного тока Микро СРЗ-193и.
- -Шкафы ЩПТ представляют собой комбинированные защитные аппараты, совмещающие функции предохранителя, выключателя и разъединителя, установленных на перфорированных уголках либо монтажных панелях, с электрическими и механическими соединениями согласно схеме монтажной, а так же ошиновки.

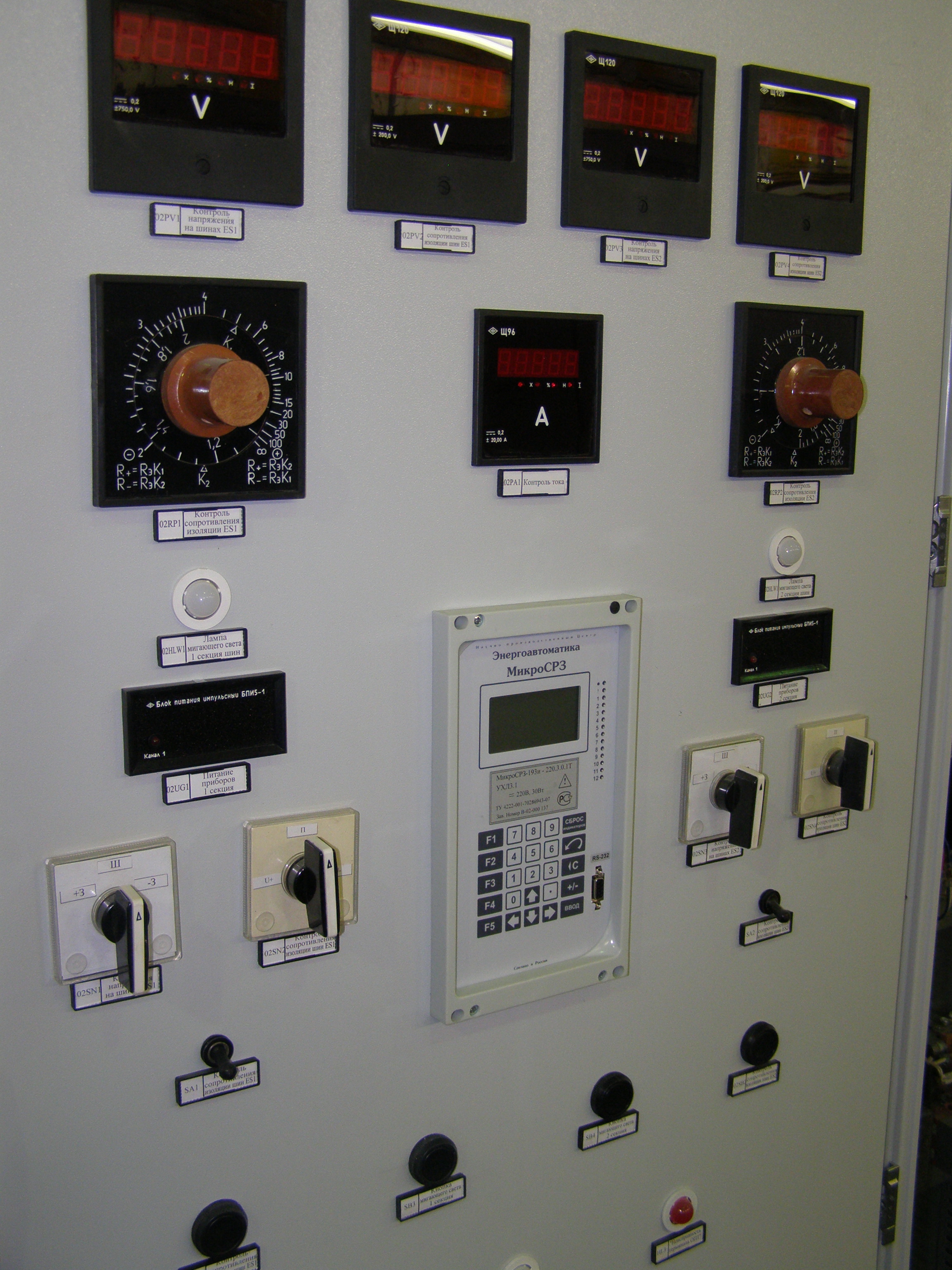

-Конструкция шкафов ЩПТ представлена шкафом TS производства Rittal с защитой IP55 одно- или двухстороннего обслуживания, с габаритными размерами 2200х600(800,1200)х600(800) (ВхШхГ) с установкой на полу. По умолчанию шкафы комплектуются системой освещения (светильник, концевой выключатель, автоматический выключатель). По желанию заказчика металлоконструкция шкафов ЩПТ могут быть другого производителя и других размеров.
Комплект поставки
- -Шкафы ЩПТ в сборе, с аппаратурой, приборами, в соответствии с заказом,
- -Комплектующие, поставляемые в отдельной упаковке,
- -Комплект крепежа,
- -Схемы электрические принципиальные Э3, монтажные Э4,
- -Паспорт на ЩПТ,
- -Сертификат соответствия (копия).
Оформление заказа
-При заказе ЩПТ требуется задание изготовителю (подробная техническая информация, включающая описание конструкции и работы ЩПТ, схемы электрические принципиальные, чертеж расположения щита в помещении, ряды зажимов клеммных соединений).
|
