Шкафы вторичных цепей ОРУ

Шкафы вторичный цепей ОРУ

Шкафы вторичный цепей ОРУ

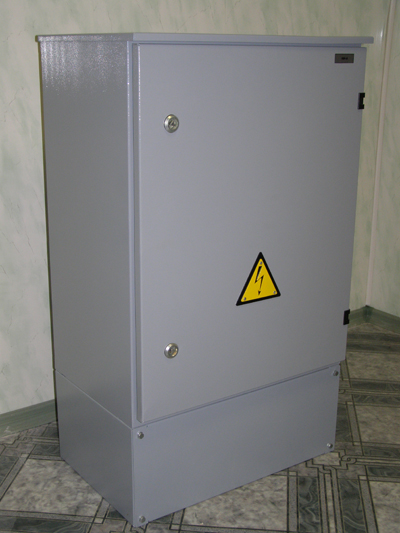

Ящик (шкаф) зажимов ЯЗВМ (ШЗВ) - 30 (60, 80, 90, 120, 150, 200)

Назначение и область применения: Соединение вторичных цепей ОРУ 35-220 кВ. В шкафах установлены автоматы питания и секционирования цепей электромагнитной блокировки. Отличие – количество зажимов.

Номенклатура: ШЗВ 30, ШЗВ 60, ШЗВ 90, ШЗВ 120, ШЗВ 150, ШЗВ 200

Технические данные:

  • Номинальное напряжение шкафа: 220В, 50Гц;
  • В шкафах установлены рубильники питания и секционирования цепей блокировки;
  • Количество зажимов – 30; 60; 80; 90; 120; 150; 200 штук соответственно цифрам условного обозначения.

Конструктивное исполнение:

  • Степень защиты: IР 21, IР 54;
  • Климатическое исполнение: УХЛ1.
