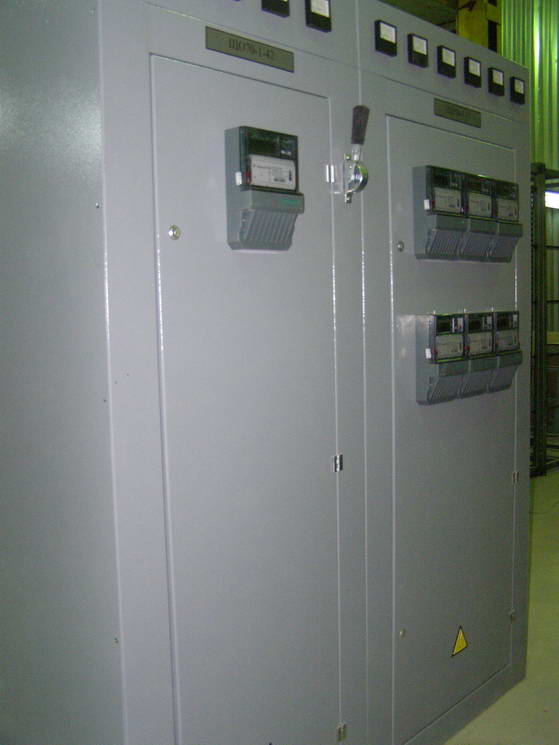

Панели распределительных щитов серии ЩО-70

Панели серии ЩО70 ЩО-91 преимущественно используются для комплектования щитов приема и распределения электроэнергии, а также для защиты от перегрузок и токов короткого замыкания в трехфазных электрических сетях с глухозаземленной нейтралью напряжением 380/220 В переменного тока и частотой 50, 60 Гц, в закрытых помещениях во взрывобезопасной среде, не содержащей пыли, в т. ч. токопроводящей в количестве, нарушающем работу панелей, при температуре окружающей среды от –25° С до +45° С.

Панели делятся на:

Вводные, линейные, вводно-линейные, с аппаратурой АВР,

Панели для приводов к разъединителям , панели диспетчерского управления.

Степень защиты панелей со стороны фасада (обслуживание) – IP20 по ГОСТ 14254-96, с остальных сторон – IP00.

ЩО 70-1-01У3 (ЩО 70-2-01У3)
ЩО 70-1-02У3 (ЩО 70-2-02У3)
ЩО 70-1-03У3 (ЩО 70-2-03У3)
ЩО 70-1-04У3 (ЩО 70-2-04У3)
ЩО 70-1-05(06)У3 (ЩО 70-2-05(06)У3)
ЩО 70-1-07(08)У3 (ЩО 70-2-07(08)У3)
ЩО 70-1-09(10)У3 (ЩО 70-2-09(10)У3)
ЩО 70-1-11(12)У3 (ЩО 70-2-11(12)У3)
ЩО 70-1-13(14)У3 (ЩО 70-2-13(14)У3)
ЩО 70-1-13(14)У3 (ЩО 70-2-13(14)У3)
ЩО 70-1-15(16)У3 (ЩО 70-2-15(16)У3)
ЩО 70-1-18(19)У3 (ЩО 70-2-18(19)У3)
ЩО 70-1-20(21,29))У3 (ЩО 70-2-20(21,29)У3)
ЩО 70-1-23(25)У3 (ЩО 70-2-23(25)У3)
ЩО 70-1-24У3 (ЩО 70-2-24У3)
ЩО 70-1-26У3 (ЩО 70-2-26У3)
ЩО 70-1-26У3 (ЩО 70-2-26У3)
ЩО 70-1-26У3 (ЩО 70-2-26У3)
ЩО 70-1-27У3 (ЩО 70-2-27У3)
ЩО 70-1-28У3 (ЩО 70-2-28У3)
ЩО 70-1-28У3 (ЩО 70-2-28У3)
ЩО 70-1-30У3
ЩО 70-1-31У3
ЩО 70-1-32У3
ЩО 70-1-33У3
ЩО 70-1-34(52)У3
ЩО 70-1-35(53)У3
ЩО 70-1-36(54)У3 (ЩО 70-2-36(54)У3)
ЩО 70-1-37(55)У3 (ЩО 70-2-37(55)У3)
ЩО 70-1-38(56)У3 (ЩО 70-2-38(56)У3)
ЩО 70-1-39(57)У3 (ЩО 70-2-39(57)У3)
ЩО 70-2-40(58)У3
ЩО 70-2-41(59)У3
ЩО 70-1-42(62)У3
ЩО 70-1-43(63)У3
ЩО 70-1-44(64)У3 (ЩО 70-2-44(64)У3)
ЩО 70-1-45(65)У3 (ЩО 70-2-45(65)У3)
ЩО 70-1-46(66)У3 (ЩО 70-2-46(66)У3)
ЩО 70-1-47(67)У3 (ЩО 70-2-47(67)У3)
ЩО 70-2-48(68)У3
ЩО 70-2-49(69)У3
ЩО 70-1-50У3
ЩО 70-1-51У3
ЩО 70-1-60У3
ЩО 70-1-61У3
ЩО 70-1-70(71)У3 (ЩО 70-2-70(71)У3)
ЩО 70-1-72(76)У3
ЩО 70-1-73(74)У3 (ЩО 70-2-73(74)У3)
ЩО 70-1-75У3
ЩО 70-1-77(78)У3 (ЩО 70-2-77(78)У3)
ЩО 70-1-84У3
ЩО 70-1-85У3
ЩО 70-1-86У3
ЩО 70-1-87У3
ЩО 70-1-90У3
ЩО 70-1-90У3
ЩО 70-1-93У3
ЩО 70-1-94У3
ЩО 70-1-95У3
ЩО 70-1-96У3
ЩО 70-3-01У3
ЩО 70-3-02У3
ЩО 70-3-03У3
ЩО 70-3-04У3
ЩО 70-3-05У3
ЩО 70-3-05У3
ЩО 70-3-05У3
ЩО 70-3-06У3
ЩО 70-3-07У3
ЩО 70-3-08У3
ЩО 70-3-09У3
ЩО 70-3-15У3
ЩО 70-3-16У3
ЩО 70-3-17У3
ЩО 70-3-18У3
ЩО 70-3-19У3
ЩО 70-3-20У3
ЩО 70-3-21У3
ЩО 70-3-22У3
ЩО 70-3-23У3
ЩО 70-3-24У3
ЩО 70-3-35У3
ЩО 70-3-36У3
ЩО 70-3-37У3
ЩО 70-3-38У3
ЩО 70-3-45У3
ЩО 70-3-46У3
ЩО 70-3-50У3
ЩО 70-3-55У3
ЩО 70-3-55У3
ЩО 70-3-56У3
ЩО 70-3-57У3
ЩО 70-3-58У3
ЩО 70-3-59У3
ЩО 70-3-60У3

Устройство ввода и распределения электроэнергии ВРУ

Описание

Вводно-распределительные устройства ВРУ предназначены для приема, распределения и учета электроэнергии в электроустановках жилых и общественных зданий, а также для защиты отходящих от ВРУ распределительных и групповых цепей при перегрузках и коротких замыканиях. ВРУ присоединяются к питающим электрическим сетям напряжением 380/220В переменного тока частотой 50Гц с глухозаземленной нейтралью.

Панели ВРУ по назначению делят на:

• вводные - для учета электрической энергии;
• распределительные - для распределения электрической энергии; применяют совместно с вводными панелями;
• вводно-распределительные - для распределения и учета электрической энергии. Устройство комплектуется из отдельных панелей одностороннего обслуживания и могут быть однопанельными и многопанельными.

Аппараты учета (счетчики, трансформаторы тока) размещаются в отдельном отсеке панели. Аппаратура автоматического и неавтоматического управления освещением размещается также в отдельном отсеке. Аппаратура, размещенная в одной панели, но питающаяся от разных вводов, разделена перегородками. Металлоконструкция единая для всех панелей. На фасаде имеется сплошная одностворчатая дверь из стального листа, на которой установлен замок для запора на ключ. Габаритные размеры: 1600х800х420мм, 1600х700х320мм.

Особенности

Основные технические данные панелей соответствуют опросному листу заказчика. Степень защиты по ГОСТ 14254 - IР31, со стороны дна - IР00. Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150. Нормальная эксплуатация ВРУ обеспечивается при следующих условиях:

• высота над уровнем моря -не более 2000 м;
• температура окружающего воздуха от +1°С до +40°С;
• относительная влажность воздуха не более 90% при температуре +20°С и 50% при температуре +40° С;
• отсутствие резких толчков и тряски;
• окружающая среда – не взрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию. Электрическое сопротивление изоляции не менее 10 МОм. Ошиновка панелей ВРУ выдерживает без повреждений ударный ток короткого замыкания не менее 10 кА. Безотказная наработка ВРУ - не менее 9000 час.

Установленный срок службы до замены ВРУ - не менее 20 лет. Критерием отказа ВРУ служит отсутствие напряжения у электроприемника при работе в номинальном режиме. Предприятие-изготовитель гарантирует соответствие ВРУ требованиям ГОСТ Р 51732, ТУ 3434-009-39209414-2000 при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.

Распределительные силовые шкафы ШР

Описание

Распределительные силовые шкафы ШР предназначены для приема и распределения электрической энергии в промышленных установках. Шкафы рассчитаны на номинальные токи до 400А и номинальным напряжением 220/380 В в сетях с глухозаземленной нейтралью трехфазного переменного тока частотой 50 Гц и защитой отходящих линий предохранителями ПН2.

Особенности

Климатическое исполнение У3 по ГОСТ 15150. Условия эксплуатации:

• температура окружающего воздуха для ШР должна быть от +400С до -450;
• относительная влажность воздуха 98% при +250С;
• высота над уровнем моря – не более 2000 м;
• окружающая среда должна быть невзрывоопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
• тип атмосферы II по ГОСТ 15150;
• cтепень загрязнения 1.

Предприятие-изготовитель гарантирует соответствие ШР требованиям ГОСТ Р 51732, ТУ 3434-009-39209414-2000 при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации ШР - 3 года со дня ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки потребителю.

Технические характеристики

Номинальное напряжение 380/220В;

Номинальный ток 250; 400А;

Степень защиты с фасада IP54.

Шкаф распределительный серии ПР

Описание

Шкаф распределительный серии ПР предназначен для распределения электрической энергии и защиты электрических установок при перегрузках и токах короткого замыкания, для нечастых, оперативных включений и отключений электрических цепей и пусков асинхронных двигателей в сетях напряжением до 660В переменного тока частоты 50Гц и напряжением 380/220В постоянного тока. Шкаф распределительный состоит из металлического шкафа и расположенной внутри него панели с автоматическими выключателями. Конструкция шкафов обеспечивает ввод и вывод питающих и отходящих линий как сверху, так и снизу в любой комбинации. Верхняя и нижняя крышки шкафа съемные. Отверстия в крышках для ввода и вывода проводов и кабелей выполняется потребителем при монтаже шкафа. Для обеспечения степени защиты IР54 ввод и вывод проводов и кабелей должен осуществляться через сальники. Шкаф закрывается дверью. Дверь шкафа запирается замком. Для транспортировки шкафа предусмотрены две скобы.

Особенности

Климатическое исполнение У3 по ГОСТ 15150. Условия эксплуатации:

• температура окружающего воздуха для ПР должна быть от +400С до -450;
• относительная влажность воздуха 98% при +250С;
• высота над уровнем моря – не более 2000 м;
• окружающая среда должна быть невзрывоопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
• тип атмосферы II по ГОСТ 15150;
• степень загрязнения 1.

Предприятие-изготовитель гарантирует соответствие ПР требованиям ГОСТ Р 51732, ТУ 3434-009-39209414-2000 при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации ПР - 3 года со дня ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки потребителю.

Варианты исполнения

Шкафы ПР классифицируются по следующим признакам:
1) виду конструкции:
·  защищенное (ящичное, шкафное);

2) виду внутренней установки:
·  навесного исполнения – для крепления на стенах, колоннах и др. конструкциях;
·  напольного исполнения – для установки на полу;
·  утопленного исполнения – для установки в нишах. 3) возможности перемещения:
·  стационарные;
·  закрепленные на месте установки;4) назначению:
·  с автоматическими выключателями или зажимами на вводе;
·  с однофазными или трехфазными автоматическими выключателями на отходящих линиях. 5) по мерам защиты обслуживающего персонала:
·  защищенные от прямого и косвенного прикосновения к токоведущим частям.

Технические характеристики

Номинальное напряжение  380/220В

Номинальный ток 100; 160; 250; 400; 630А

Степень защиты IP21; IP54 (с уплотнением)

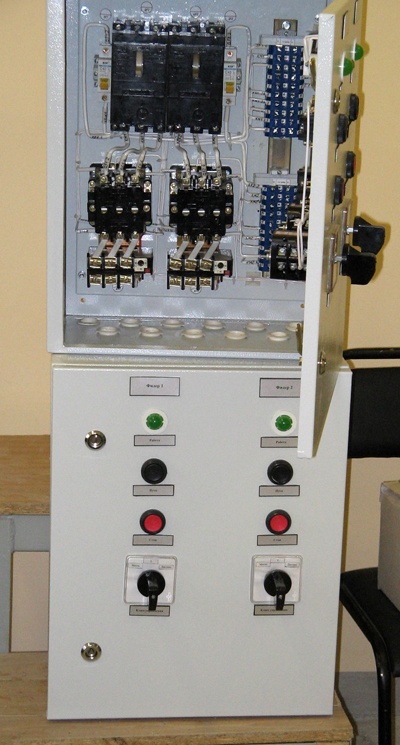

Ящики силовые ЯС 5000, Я 5000, ЯУ 5000, ШУ 5000 Я 5000

Ящики серии Я 5000 предназначены для продолжительного режима работы (пуск электродвигателя и отключение вращающегося двигателя). Возможно применение ящиков для кратковременного и повторно кратковременного режимов работы. Ящик каждого типоисполнения имеет сварную конструкцию корпуса с дверью на петлях, фиксируемой замком, обеспечивающим степень защиты IР31. В соответствии с заказом возможно изготовление ящиков в уплотненном исполнении со степенью защиты IР44, IР54. Аппаратура устанавливается в ящике на специальной панели и на двери с внутренней стороны. ЯС 5000. Ящик каждого типоисполнения имеет сварную конструкцию корпуса с дверью на петлях, фиксируемой замком, обеспечивающим степень защиты IР31. Аппаратура устанавливается в ящиках на специальной панели и на двери с внутренней стороны. Ящики силовые серии ЯС 5000 предназначены для управления асинхронными двигателями с короткозамкнутым ротором мощностью до 75 кВт длительного режима работы. Номинальное напряжение главной цепи 380В; 50Гц. Номинальное напряжение цепи управления 220В; 50Гц.

Ящики силовые серии ЯРП

Ящики силовые серии ЯРП предназначены для нечастых коммутаций и защиты оттоков короткого замыкания в цепях трехфазного переменного тока напряжением 380/220В частотой 50 Гц. Ящики ЯРП могут изготавливаться со степенью защиты IP21 при IР54.

Ящик ЯТП0.25

Ящик с понижающим трансформатором, используется для питания сетей местного освещения и линий ремонтного освещения, то есть низковольтных линий. Устройство преобразует напряжение переменного тока 220В, 380В в более безопасное (12В, 24В, 36В и 42В).

ЯТП0.25 устанавливается на стене, стеллажах, полках или столах и служит также для подключения переносных светильников, электроинструментов. Устройство предназначено для продолжительного режима работы.

ЯТП0.25 состоит из сварного металлического корпуса с закрытой крышкой, в котором установлен трансформатор ЯТП. На внешней части ящика расположены автоматические выключатели и штепсельная розетка для пониженного напряжения. Все это составляет ряд преимуществ данного устройства:

• удобство навески;
• малые габариты;
• удобство и простота обслуживания.

Высокая надежность трансформаторов ЯТП, простота конструкции привлекает Заказчиков. А эстетичный вид ЯТП0.25 соответствует самым требовательным запросам.

РУСМ 5000

Ящики каждого типоисполнения имеют сварную конструкцию корпуса с крышкой на петлях, фиксируемой винтовыми соединениями. Аппаратура устанавливается в ящике на специальной панели и на крышке с внутренней стороны. Ввод/вывод внешних проводников осуществляется через съемные крышки с сальниками (количество и проходной диаметр сальников оговаривается в заказе). Каждый ящик имеет внутреннее и наружное заземляющее устройство. Ящики поставляются для отдельной установки навесного исполнения. Комплектные низковольтные устройства серии РУСМ 5000 предназначены для управления электроприводами переменного тока с асинхронными двигателями с короткозамкнутым ротором. Применяются в средах с повышенной влажностью и запыленностью при температуре окружающей среды от - 400 до +450 С.
